X'inhu l-iskop ta 'jib fuq krejn?

Jib jagħti firxa orizzontali kkontrollata minn krejn minn punt ta 'immuntar fiss. Fi akrejn tal-jib, il-jib huwa l-boom li jisporġi li jġorr il-parank u jidderieġi tagħbija minn żona ta 'ħidma definita. L-iskop tiegħu mhuwiex sempliċiment li testendi ganċ 'il barra. Huwa li tagħmel lifts ripetuti fuq stazzjon tax-xogħol aktar mgħaġġel, aktar preċiż, u inqas dipendenti fuq sistema ta 'krejn overhead akbar.

Punt ewlieni: Jib iżid il-firxa użabbli u jistabbilixxi żona ta 'rfigħ lokali. Ma żżidx il-kapaċità ta 'rfigħ nominali tal-parank jew tal-krejn.

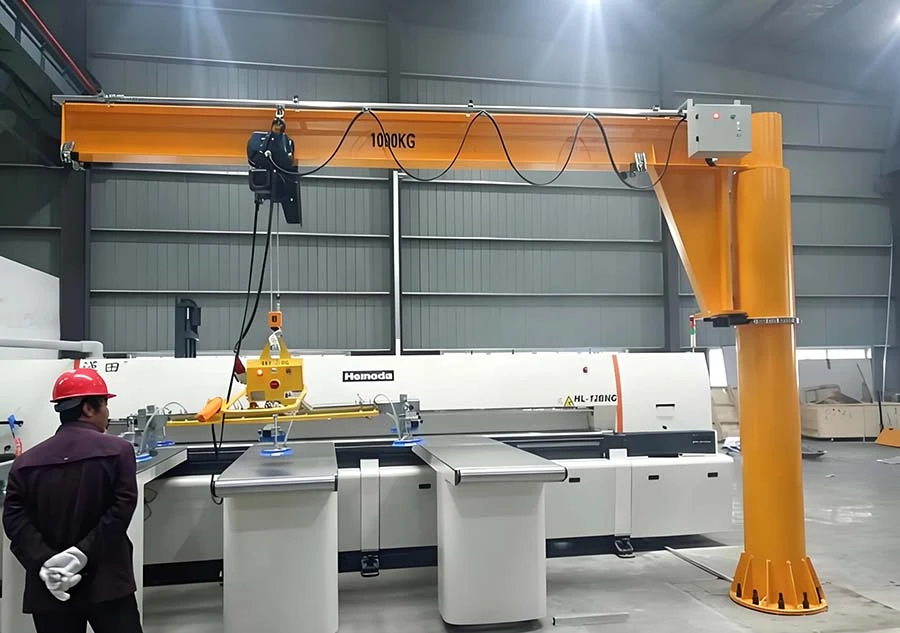

Unità tal-krejn tal-jib tikkonsisti f'appoġġ vertikali tal-bearing, boom orizzontali, parank tal-irfigħ u assemblaġġ li jdur. It-tròli tal-parank jiżżerżaq fuq il-boom b'forma ta' jib. Moviment li jdur tal-jib traċċi rotta ta 'ark, filwaqt li l-ivvjaġġar tat-tròli jaġġusta l-firxa radjali tal-ganċ. Movimenti kombinati jiffurmaw iż-żona tax-xogħol użabbli eżatt fuq il-post tax-xogħol tiegħek.

Din is-setup taqbel ma' kompiti rikorrenti ta' tqandil f'punt fiss: trasferiment ta' biċċiet tax-xogħol minn magna għal pallet, bank tax-xogħol għal jig ta 'assemblaġġ jew żona ta' buffer lejn stazzjonijiet tal-ippakkjar.

L-għan ewlieni ta 'jib fuq krejn huwa li jġib il-punt ta' rfigħ għat-tagħbija f'żona limitata. Dan huwa xogħol differenti minn dak ta' krejn overhead ta'-span twil. Krejn overhead iservi bajja wiesgħa. Krejn jib iservi stazzjon jew żona speċifika fejn l-irfigħ huwa frekwenti u prevedibbli.

Il-jib itejjeb il-moviment tat-tagħbijiet fi tliet modi:

• Jilħaq fuq l-imwejjed tax-xogħol, magni, conveyors, jew żoni ta 'art ristretti mingħajr ma tpoġġi saqajn ta' appoġġ fil-mogħdija tal-ivvjaġġar.
• Iżomm liftijiet qosra ta' trasferiment lokali, u jnaqqas l-interferenza mat-tagħmir prinċipali tal-immaniġġjar tal-materjal-.
• Jippermetti lill-operatur ipoġġi l-parank qrib il-punt tal-użu minflok ma jiġbed tagħbija sospiża fuq żona kbira bla bżonn.

Għal akrejn jib immuntat pilastru, il-jib idur madwar kolonna indipendenti. Dan jagħmilha adattata fejn l-istruttura tal-bini m'għandhiex ġġorr it-tagħbija tal-krejn, sakemm il-pedament ikun iddisinjat għall-forzi applikati. Konfigurazzjoni immuntata mal-ħajt-uża appoġġ strutturali eżistenti u tiġi evalwata b'mod differenti minħabba li l-konnessjoni tal-bini ssir parti mill-mogħdija tat-tagħbija.

Jib itwal jilħaq aktar 'il bogħod, iżda jżid ukoll il-mument tal-qlib fl-appoġġ. Ir-relazzjoni importanti hija sempliċi: it-tagħbija li taġixxi fl-aħħar ta 'boom itwal tpoġġi mument akbar fuq il-kolonna, il-parentesi tal-immuntar, l-ankri u l-pedament. Huwa għalhekk li t-tul tal-jib, it-tagħbija ratata, il-firxa ta 'rotazzjoni, u l-arranġament ta' appoġġ għandhom jitqiesu flimkien.

Il-proċess tal-għażla għandu għalhekk jibda bil-mogħdija tat-tagħbija, mhux bit-tul tal-boom waħdu. Krejn li jilħaq kull rokna ta 'stazzjon iżda għandu spazju ħieles insuffiċjenti, aċċess fqir għall-operatur, jew pedament mhux adattat mhux se jtejjeb l-operazzjoni.

Jib ġie deskritt bħala mezz ta 'estensjoni. Dik id-deskrizzjoni mhix kompluta u tista' twassal għal deċiżjonijiet ta' speċifikazzjoni ħżiena. Il-jib ma jagħmilx il-parank aktar b'saħħtu, jikkumpensa għal struttura ta 'appoġġ ta' daqs żgħir, jew jippermetti li tagħbija tiġi mmaniġġjata barra l-kundizzjonijiet nominali tal-krejn.

Il-kapaċità nominali għandha tgħodd għall-oġġett jerfa' u l-piż ta' kwalunkwe tagħmir taħt-il--ganċ, bħal travi tal-irfigħ, grabs, klamps, jew attrezzaturi. L-istruttura ta 'appoġġ għandha tkun iddisinjata għat-tagħbijiet vertikali, orizzontali u tal-mument li jirriżultaw. Dawn ir-rekwiżiti jibqgħu fis-seħħ kemm jekk il-jib ikun imdawwar manwalment jew bil-mutur.

Jib krejnijiethuma komunement użati fiċ-ċelloli tal-produzzjoni, stazzjonijiet tal-magni, bajjiet ta 'manutenzjoni, punti ta' tagħbija, żoni ta 'fabbrikazzjoni, u operazzjonijiet tal-ippakkjar. Huma l-aktar effettivi meta x-xogħol jirrepeti f'żona kompatta u r-rotta tkun magħrufa. F'dawn is-settings, il-krejn tal-jib isir parti mit-tqassim tal-istazzjon tax-xogħol aktar milli magna tal-irfigħ b'għan ġenerali-.

Il-konfigurazzjoni tas-sit tiddetermina t-tip xieraq. Akrejn jib immuntat pilastruhuwa normalment ikkunsidrat fejn appoġġ indipendenti jista 'jiġi installat. Akrejn tal-ħajt-immontathuwa kkunsidrat fejn azzar tal-bini adattat jew konkrit rinfurzat huwa disponibbli. L-għażla finali tiddependi fuq l-istruttura disponibbli, il-kopertura meħtieġa, l-ispazju għar-ras, it-tagħbija, id-dazju, u t-tneħħija madwar il-mogħdija tat-tbandil.

A krejn tal-jibmhix sostitut għal ankrejn overheadmeta l-materjal irid jiċċaqlaq tul bajja kbira tal-produzzjoni. Hija għodda għall-immaniġġjar lokali. F'ħafna impjanti, iż-żewġ sistemi jaħdmu flimkien: il-krejn overhead iġib il-materjal f'żona ta 'produzzjoni, filwaqt li l-krejn tal-jib jimmaniġġja l-liftijiet ripetuti ta' distanza qasira - fil-magna jew fl-istazzjon tal-assemblaġġ.

Din id-diviżjoni tax-xogħol tnaqqas l-użu mhux meħtieġ tal-krejn prinċipali u tagħmel l-istazzjon tax-xogħol aktar faċli biex timmaniġġjaha. Jagħti wkoll lill-operatur apparat ta 'rfigħ pożizzjonat għall-kompitu minflok ma jeħtieġ krejn kbir biex iservi kull moviment żgħir.

Speċifikazzjoni tal-krejn tal-jib tal-ħoss hija bbażata fuq il-kompitu attwali tal-immaniġġjar. Qabel ma tagħżel il-krejn, iddefinixxi dan li ġej:

• Tagħbija ratata, inkluż l-itqal aċċessorji ta 'rfigħ użat f'operazzjoni normali.
• It-tul meħtieġ tal-boom u l-punti eżatti ta' pickup u stabbiliti-down.
• Għoli tal-lift meħtieġ u l-ispazju minimu għar-ras taħt il-boom.
• Angolu ta' rotazzjoni u kwalunkwe ostruzzjoni fiż-żona tat-tbandil.
• Frekwenza operattiva, spettru tat-tagħbija, u jekk it-tidwir manwali jew imħaddem huwa meħtieġ.
• Kapaċità tal-pedament disponibbli jew l-idoneità strutturali tal-punt ta 'immuntar maħsub.
• Tip ta 'parank, provvista ta' enerġija, metodu ta 'kontroll, u kundizzjonijiet ambjentali.

Għall-konfigurazzjonijiet tal-krejn tal-jib immuntati fuq pilastri Kinocranes, eżempji ppubblikati jkopru kapaċitajiet ratati minn 500 kg sa 5,000 kg u tulijiet tad-driegħ minn 3 m sa 6 m. Dawk iċ-ċifri huma punt tat-tluq għal diskussjoni, mhux sostitut għal reviżjoni teknika speċifika ta' sit-. Il-krejn tal-jib għandu jkun imqabbel mad-dmir ta 'l-irfigħ u l-arranġament ta' appoġġ disponibbli.

Il-benefiċċju ta 'krejn jib magħżul b'mod korrett huwa l-kontroll. L-operatur jaħdem ġewwa raġġ definit, il-parank jinżamm ħdejn il-kompitu, u r-rotta tat-tagħbija hija iqsar. Dan jista 'jissimplifika l-ippożizzjonar f'magni u attrezzaturi, inaqqas il-ħtieġa għal tkaxkir manwali tat-tagħbija, u jżomm it-trasferimenti lokali milli jokkupa l-krejn prinċipali.

Il-benefiċċju jisparixxi meta l-krejn jintalab iservi żona li hija kbira wisq jew dazju li huwa tqil wisq għall-kunċett ta 'appoġġ. Krejn jib għandu jintgħażel għal rekwiżit ċar ta 'stazzjon tax-xogħol, bil-mogħdija tat-tagħbija u l-interface strutturali mifhuma qabel l-installazzjoni.

Jib iżid il-kapaċità tal-krejn?

Le Il-jib jipprovdi jilħaq u jiddefinixxi ż-żona tax-xogħol għall-parank. Il-kapaċità nominali tibqa' limitata mill-krejn, parank, struttura ta 'appoġġ, u kundizzjonijiet operattivi approvati.

Meta krejn jib huwa għażla aħjar minn krejn overhead?

Krejn jib huwa għażla aħjar għal liftijiet ripetuti f'żona kompatta waħda. Krejn overhead huwa aktar adattat biex jiċċaqlaq materjal tul bajja usa '. Ħafna faċilitajiet jużaw it-tnejn minħabba li jsolvu problemi differenti ta 'tqandil.

X'jiddetermina t-tul tal-jib meħtieġ?

It-tul tal-jib meħtieġ huwa ddeterminat mill-punt ta' ġbir jew ta' ssettjar l-aktar 'il bogħod-, l-ispazju meħtieġ mill-ostruzzjonijiet, u l-kapaċità ta' appoġġ għall-mument li jirriżulta. Aktar firxa mhix awtomatikament aħjar jekk iżid kopertura mhux użata jew tikkomplika d-disinn ta 'appoġġ.

Jista 'jiġi installat jib krejn fuq kolonna eżistenti?

Jista 'jkun possibbli, iżda biss wara li l-kolonna tal-bini u l-konnessjonijiet tagħha jkunu ġew ivvalutati għat-tagħbijiet tal-krejn. Jib immuntat mal-ħajt-jitrasferixxi l-forzi fl-istruttura; dan għandu jiġi vverifikat qabel il-fabbrikazzjoni jew l-installazzjoni.

L-iskop ta 'jib fuq krejn huwa li jinħoloq raġġ ta' rfigħ ikkontrollat ​​u lokali madwar stazzjon tax-xogħol. Fi krejn jib, il-jib iġorr il-parank fejn iseħħ ix-xogħol u jagħmel trasferimenti qosra u ripetuti aktar diretti. L-għażla korretta mhix ibbażata fuq il-kapaċità biss. Il-kisba, l-għoli, ir-rotazzjoni, id-dmir, u l-appoġġ strutturali għandhom jiġu ttrattati bħala deċiżjoni waħda ta 'inġinerija.

Għal konfigurazzjoni immuntata fuq pilastru u data teknika disponibbli, ara l-Kinocranes Pillar Mounted Jib Crane paġna.
